Zuverlässige Systemabsicherung

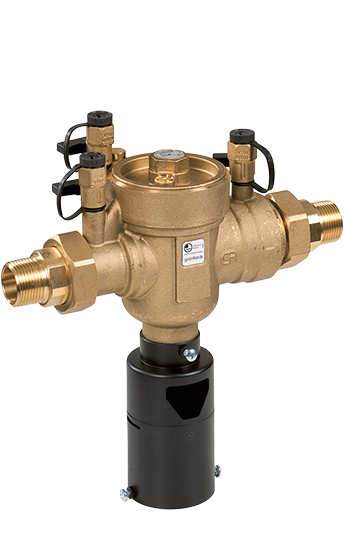

Der Grünbeck Systemtrenner GENO-DK 2

Der Euro-Systemtrenner Bauart BA ist eine Sicherungseinrichtung zum Einbau in Wasserleitungen bei Anschluss von besonderen Entnahmestellen und Apparaten an die Trinkwasserversorgung. Der EuroSystemtrenner verhindert das Rückfließen, Rückdrücken und Rücksaugen von verändertem Trinkwasser ins Trinkwassersystem. Die Bauart BA ist zur Absicherung der Gefahrenklassen 1 bis 4 vom DVGW zugelassen.

GENO-DK 2

Systemtrenner mit Anschlussnennweite 15-50

GENO-DK 2 (Anschlussnennweiten DN 15-50) sind Systemtrenner nach Bauart BA der DIN EN 12729. Der Systemtrenner ist eine Sicherungseinrichtung zum Einbau in Wasserleitungen bei Anschluss von besonderen Entnahmestellen und Apparaten an die Trinkwasserversorgung. Der Euro-Systemtrenner verhindert das Rückfließen, Rückdrücken und Rücksaugen von verändertem Trinkwasser ins Trinkwassersystem. Sie können, entsprechend der DIN EN 1717, trinkwassergefährdende Anlagen und Systeme bis einschließlich der Gefahrenklasse 4 absichern und ersetzen Rohrtrenner EA 1 und EA 2.

Die GENO-DK 2 sind aus Messing bis Größe R 1¼", ab Größe R 1½" aus Rotguss. Geeignet sind die Sicherheitsarmaturen für Betriebstemperaturen bis 65°C bei PN 10 bar. Sie arbeiten nach dem 3-Kammer-System, mit Unterteilung in Vor-, Mittel- und Hinterdruckzone. Beim Entlasten wird die Mitteldruckzone drucklos und gegen die Atmosphäre geöffnet. Die Systemtrenner besitzen u. a. Wassereingangs- und Wasserausgangsstutzen, Wasserzählerverschraubungen, Rückflussverhinderer und Anschlussstellen für Prüfmanometer.

Eigenschaften

  • Anschlussnennweiten 1/2" bis 2"
  • Nenndruck PN 10 bar
  • Nenndurchfluss bis 21 m³/h
  • Prüfanschlüsse
  • Waagerechter Einbau
  • DVGW-/SVGW-zertifiziert
